Зажимы канатные по DIN 1142
Зажимы канатные, изготавливаемые по DIN 1142, используются для соединения и фиксации канатов между собой (в виде петли или кольца, а также в случае необходимости наращивания каната по длине) при проведении грузоподъемных работ, в различных ответственных конструкциях, в мачтовых растяжках, а также в других случаях, подразумевающих существенные нагрузки на канатное соединение.

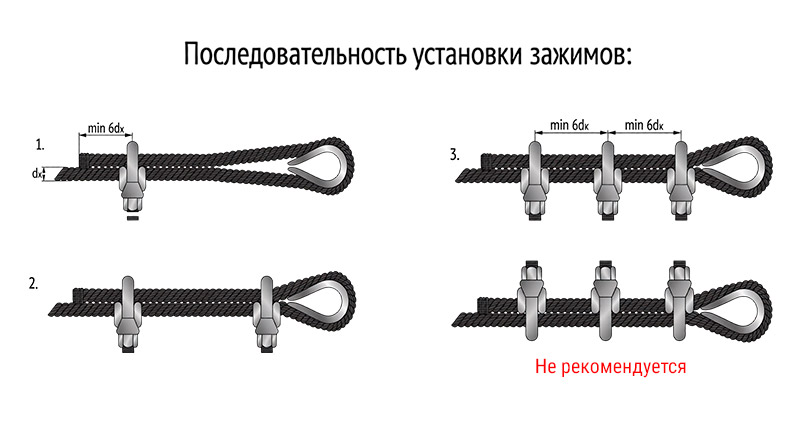

Количество зажимов определяется расчетом, но их должно быть не менее трех, шаг расположения зажимов и длина свободного конца каната от последнего зажима должны быть не менее шести диаметров каната.
В отличии от DIN 741 зажим DIN 1142 более прочный и подходит для работ связанных с подъемом и перемещением грузов.
| № зажима DIN 1142 | Диаметр каната, мм | F, мм | A, мм | В, мм | М | E, мм | С, мм | D, мм | Масса, кг |
| 5 | 4 – 5,3 | 13 | 12 | 13 | М5 | 13 | 25 | 5 | 0,025 |
| 6 | 5,5 – 7 | 17 | 14 | 16 | М6 | 14 | 30 | 6 | 0,04 |
| 8 | 7,8 – 9,2 | 20 | 18 | 20 | М8 | 18 | 39 | 8 | 0,08 |
| 10 | 9,5 – 11,5 | 24 | 20 | 20 | М8 | 21 | 40 | 8 | 0,09 |
| 13 | 12 – 14,5 | 30 | 27 | 28 | М12 | 29 | 55 | 12 | 0,26 |
| 14 | 13 – 15 | 30 | 30 | 28 | М14 | 30 | 58 | 14 | 0,3 |
| 16 | 15 – 17,5 | 35 | 32 | 32 | М14 | 35 | 64 | 14 | 0,4 |
| 19 | 18 – 20,5 | 36 | 36 | 32 | М14 | 40 | 68 | 14 | 0,48 |
